Youngsmaterial

永旭材料貿易有限公司 YOUNGS
永旭材料貿易有限公司

PA12 (Polyamide 12、Nylon 12)

聚醯胺、尼龍12

品牌: Wanhua Chemical 萬華化學 Wanamid®

產品特性

  • 耐磨耗
  • 耐熱
  • 耐化性
  • 抗衝擊性
  • 尺寸穩定性
  • 出色的耐候性

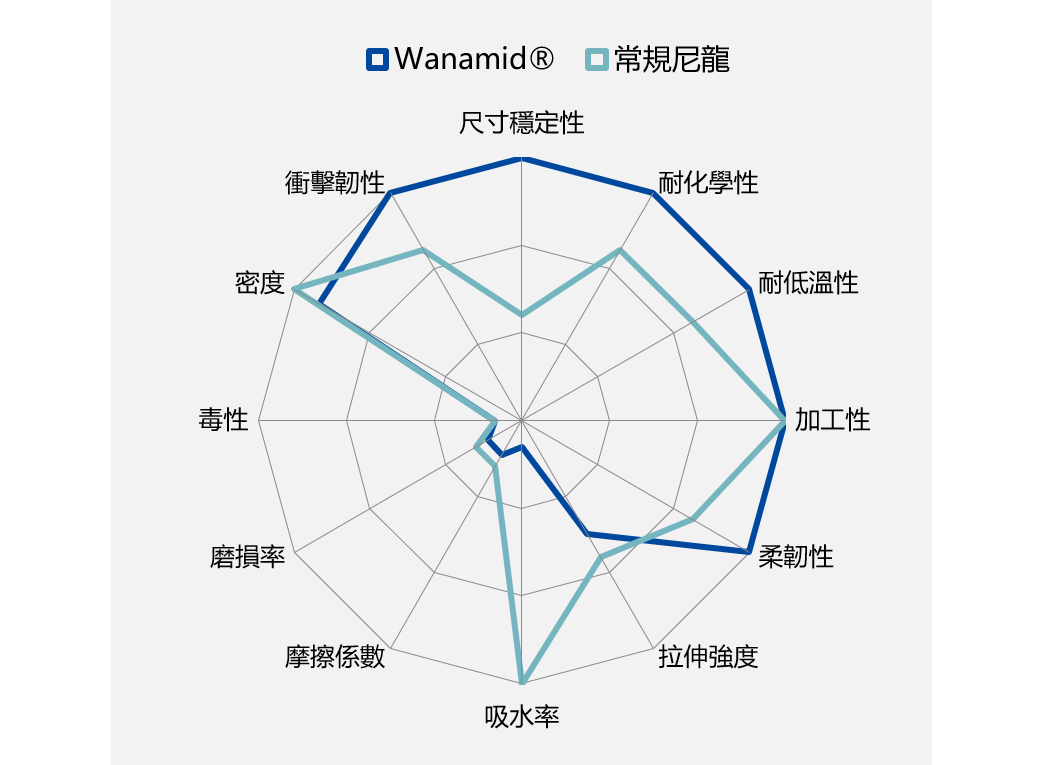

PA12 特性對照圖

成形條件：

預乾燥溫度 80℃ ~ 100℃

預乾燥時間 4 ~ 5小時

注塑溫度 210℃ ~ 260℃

模具溫度 30℃ ~ 60℃

常見應用

產品描述

類別 規格 密度(g/cm³) 拉伸模量(MPa) 衝擊強度Charpy (kJ/m²) 熱變形溫度HDT (℃) 備註
柔性 L2030P 1.03 370 130 85 (0.45MPa) 高黏度
柔性 L2040P 1.02 400 130 100 (0.45MPa) 高黏度
柔性 L2050P 1.01 520 105 105 (0.45MPa) 高黏度
柔性 L2050P Y 1.01 550 100 110 (0.45MPa) 高黏度
一般級 L1001 1.01 1350 4 120 (0.45MPa) 低黏度
一般級 L2001 1.01 1350 15 115 (0.45MPa) 中黏度
一般級 L3001 1.01 1450 13 110 (0.45MPa) 高黏度
增強級 L2150G 1.11 3800 18 160 (1.8MPa) 15%GF
增強級 L2230G 1.18 5500 23 160 (1.8MPa) 23%GF
增強級 L2300G 1.23 6800 25 165 (1.8MPa) 30%GF
增強級 L2400G 1.34 8500 25 165 (1.8MPa) 40%GF
增強級 L2500G 1.46 13500 26 165 (1.8MPa) 50%GF
增強級 L2650G 1.64 18500 20 165 (1.8MPa) 65%GF
增強級 L2600L 1.57 18000 44 168 (1.8MPa) 60%GF 長纖
增強級 L2100C 1.06 7000 20 165 (1.8MPa) 10%CF
增強級 L2150C 1.12 8400 16 170 (1.8MPa) 15%CF
增強級 L2200C 1.12 8500 31 170 (1.8MPa) 20%CF
增強級 L2300C 1.15 15000 20 170 (1.8MPa) 30%CF
增強級 L2400C 1.22 23000 13 170 (1.8MPa) 40%CF
阻燃級           0.8mm V2
阻燃增強級           1.6mm V0、5VA
特殊級           超低密度0.82
特殊級           3D列印PA12粉末

產品描述

品牌: 恒尼 HiNNY®

類別 規格 密度 (g/cm³) 拉伸模量 (MPa) 衝擊強度 Charpy (kJ/m²) 熱變形溫度 HDT (℃) 備註
一般級 TN955 1.02 1680 15 120 (0.45 MPa) 透明、47% 生物基、對應 Arkema G850
一般級 TN926 1.02 1580 18 120 (0.45 MPa) 透明、對應 EMS TR90
一般級 TN956 1.00 1600 20 140 (0.45 MPa) 透明
長碳鏈尼龍 PA610         63% 生物基
長碳鏈尼龍 PA612
長碳鏈尼龍 PA1010         100% 生物基
長碳鏈尼龍 PA1012         45% 生物基

🔗 延伸材料參考：

📩 需要完整規格、應用建議或報價？
👉 請聯絡我們
